塑料件焊接6种主流工艺深度拆解（激光/超声波/热板/热铆/红外/旋转摩擦）

前言

塑料件焊接，在许多制造行业里一直是个“看似简单、一做就废”的环节。焊缝强度不够、密封失效、热影响区过大导致变形、异种材料无法连接……这些问题，在大量塑料结构件的生产现场屡见不鲜。很多企业花费重金开模，到了后面却因为焊接工艺选型不当，导致批量报废。

深圳市远望工业自动化设备有限公司（简称“远望智能”）在自动化装备领域深耕多年，积累了丰富的实际项目经验，将对当前工业界最主流的六种塑料焊接工艺进行一次系统梳理。

这六种工艺分别是：激光焊、超声波焊、热板焊、热铆焊、红外焊、旋转摩擦焊。下面将对每种工艺的原理、适合场景以及局限性分别进行说明。

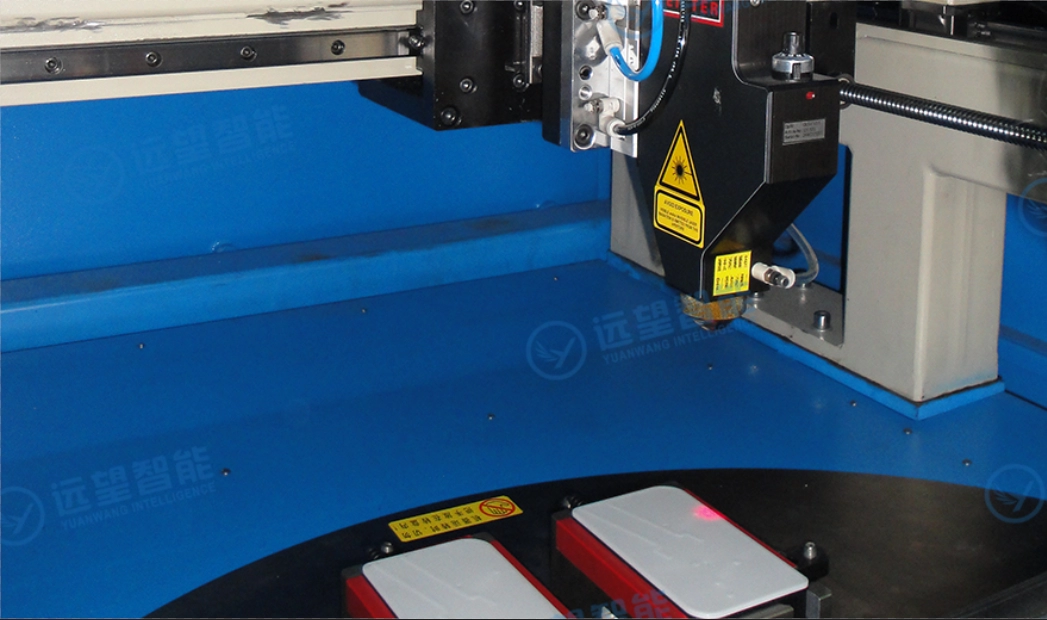

一、激光焊 —— 精密焊接的“手术刀”

原理：激光焊利用高能量密度的激光束直接辐照塑料母材表面，光能转化为热能，使材料在界面处熔化，随后在压力作用下冷却固化形成连接。通常采用透射焊接方式，即上层塑料对激光透明，下层塑料吸收激光能量。激光穿过透明层后，在界面处被吸收层转化为热量，实现选择性加热。

核心优势：

焊缝极窄：可控制在0.2–1.0mm范围内

热影响区（HAZ）小：对周围材料几乎无热损伤，适合内含电子元器件的组件

精度高：配合视觉定位与振镜扫描，可实现复杂轨迹焊接

无接触、无振动：避免了机械应力对精密零件的损伤

清洁度高：不产生飞边或颗粒污染物，满足医疗、食品级要求

典型应用：医疗耗材（微流控芯片、输液过滤器）；汽车电子（传感器壳体、车灯）；含电路板的塑料组件。

主要局限：设备投入较高；；对上下两层材料的透光性有特定要求（需一层透光、一层吸光）；深色或填充改性材料需专门调试

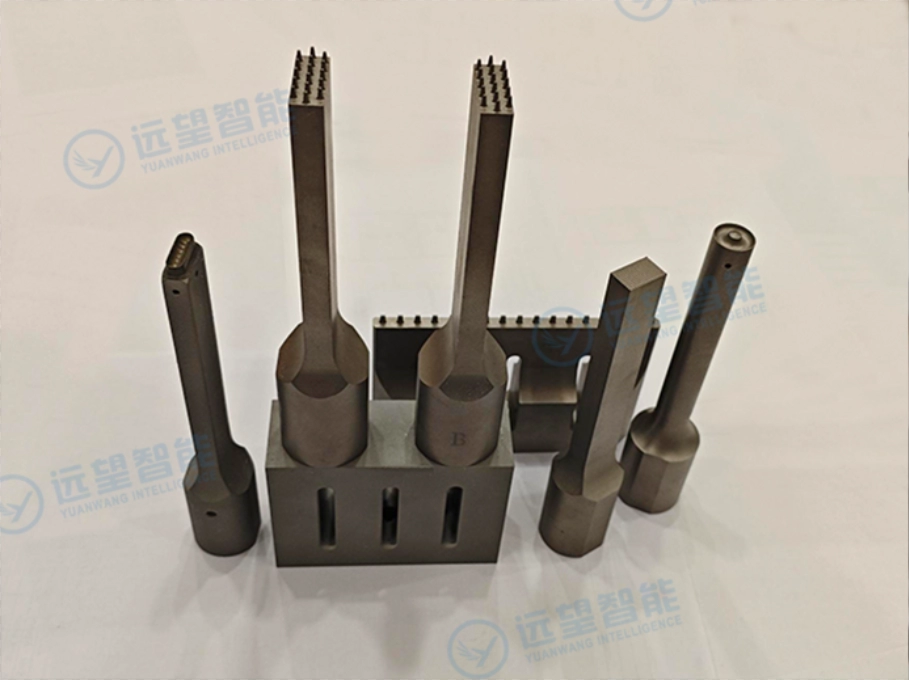

二、超声波焊 —— 速度最快的“瞬间熔接”

原理：超声波焊通过换能器将高频电能（通常15–40kHz）转换为机械振动，经变幅杆放大后传递至焊头（Horn）。焊头压紧塑料工件，高频振动使接触面产生剧烈摩擦，局部温度骤升至熔点，材料熔化后在保压压力下固化完成连接。整个过程通常不超过0.5–2秒。

核心优势：

速度极快：节拍可达1–3秒/件，适合大批量生产

无外部热源：能量集中在界面，工件表面无明显热影响

连接强度高：可达到与基材相当的强度

适合精密连接：可焊接微小型塑料件，也可焊接金属与塑料（如铝与PC）

典型应用：消费电子（充电器外壳、耳机仓）；汽车内饰（门板卡扣、仪表盘组件）；医疗一次性耗材（注射器、导管接头）；纺织、包装行业。

主要局限：工件尺寸受限于焊头尺寸；对材料刚性有一定要求，过于软弹的材料不易传递振动；近场焊接效果好，远场焊接需谨慎设计。

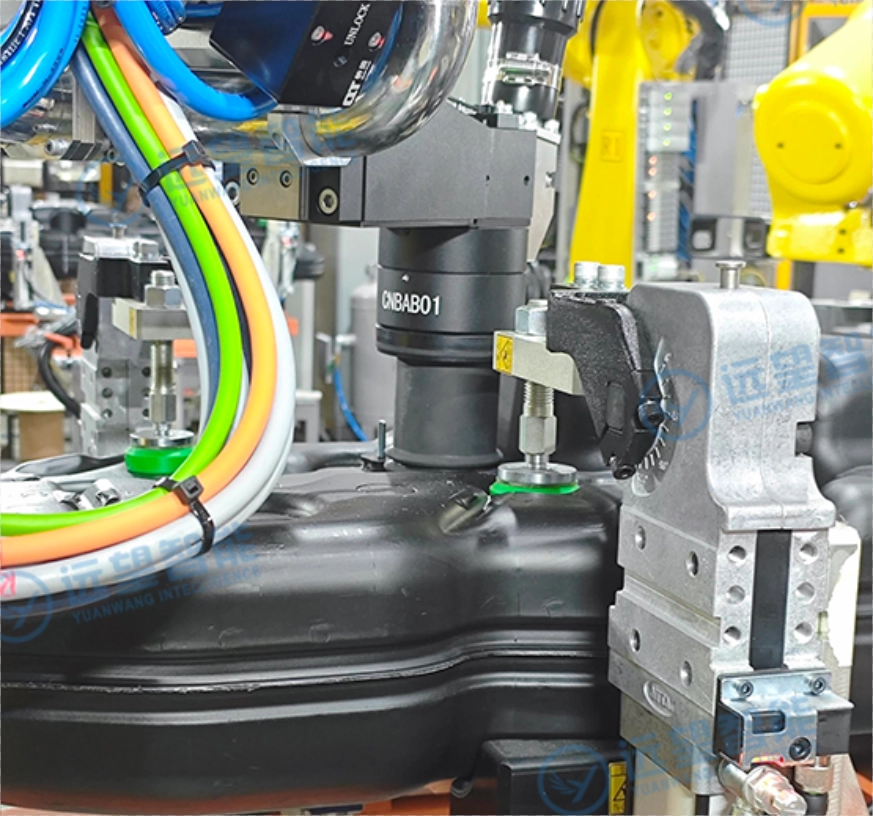

三、热板焊 —— 大型塑料件的“主力选手”

原理：热板焊采用一块单独加热的金属模板，模板表面形状与待焊接工件的轮廓相匹配。工件被夹持后靠近加热板，使待焊接面与加热板接触并熔化至设定深度（通常0.5–2mm），随后加热板快速撤离，两工件压合在一起，在压力下冷却固化。

核心优势：

可焊接大尺寸工件：热板面积可做到1米以上；

对材料包容性强：不要求材料的透光性或振动传导性；

密封性好：适合需要气密、水密的容器类产品；

焊接强度稳定：工艺窗口宽，对来料尺寸波动容忍度高；

典型应用：汽车部件（进气歧管、洗涤液罐、尾灯总成）；家电（洗衣机平衡环、水箱）；工业容器（电池外壳、液压油箱）。

主要局限：加热和冷却周期较长（通常15–60秒）；可能产生少量拉丝或溢料，需后续处理；加热板更换成本较高，不适合频繁换型。

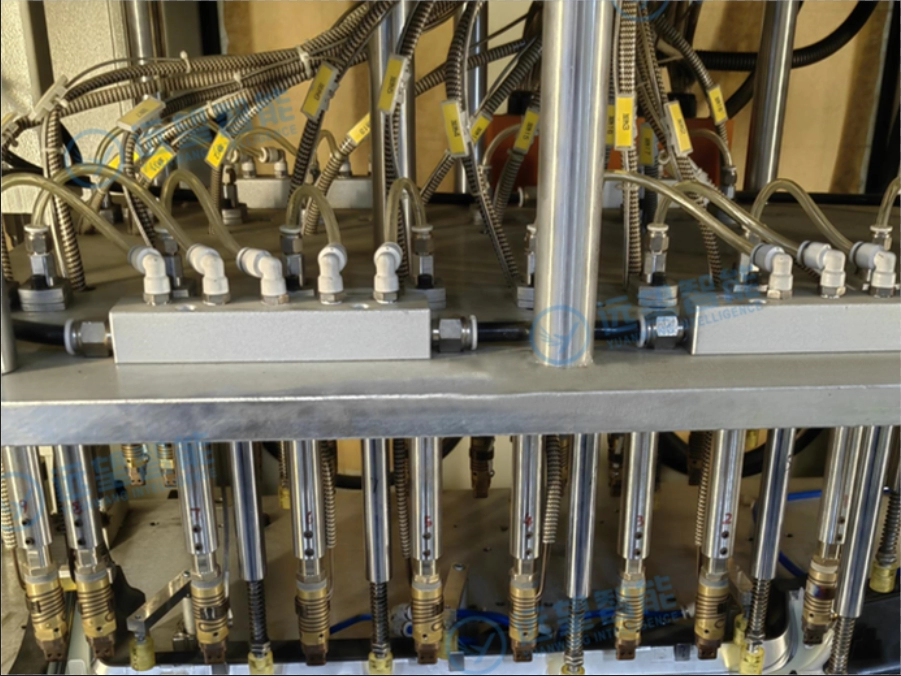

四、热铆焊 —— 塑料与异种材料的“连接桥梁”

原理：热铆焊专门用于将塑料柱（铆柱）通过热变形形成铆头，从而将另一材料（通常是金属、PCB板或其他塑料件）机械锁定在铆头和基板之间。热铆头被加热到塑料熔点以上，压向塑料柱顶端，使其软化并压制成指定形状（半球形、平头形或花边形）。冷却后铆头固化，实现连接。

核心优势：

连接异种材料：金属、PCB、玻璃纤维板等可直接与塑料锁定

无耗材：无需螺丝、胶水

对内部空间友好：铆柱高度矮，不额外占用Z向空间

可重复性高：配合伺服压力监控，过程可控

典型应用：汽车电子（ECU壳体将PCB锁固在塑料底座上）；消费电子（将金属屏蔽罩铆接至塑料框架）；医疗设备（将金属传感器固定于塑料外壳）。

主要局限：需要预先设计塑料铆柱；铆头形状与铆柱尺寸需精确匹配；对某些脆性塑料（如高填充尼龙）需控制温度和时间，防止开裂。

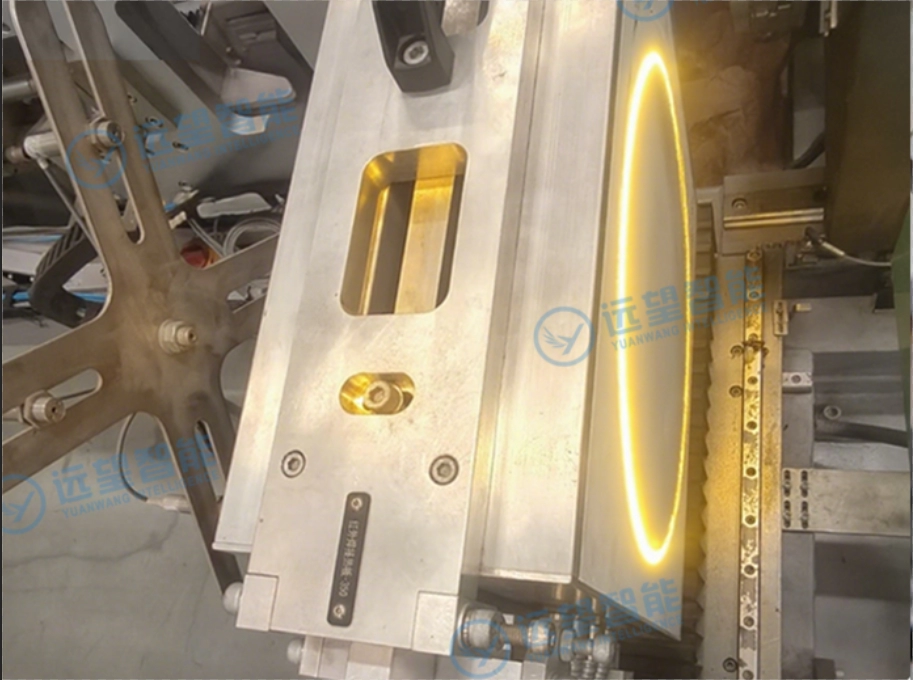

五、红外焊 —— 非接触加热的“复杂轮廓专家”

原理：红外焊使用红外辐射加热器（通常为石英灯管或陶瓷红外发射器）对焊接面进行非接触式加热。红外线穿透空气后被塑料表面吸收，使材料熔化。加热完成后，辐射源撤离，两工件压合冷却。

与热板焊的区别在于：红外加热器不与工件直接接触。

核心优势：

非接触加热：避免材料粘连和表面污染，适合洁净室环境

适合复杂轮廓：通过仿形辐射器或扫描式加热，可处理3D曲面

热损伤小：辐射加热均匀，对热敏材料更友好

易于自动化：没有加热板退让的动作干涉问题

典型应用：汽车车灯（异形曲面尾灯）；医疗耗材（带微流道的复杂形状器件）；精密过滤器。

主要局限：设备成本高于传统热板焊；加热效率受塑料红外吸收率影响（不同颜色、填料需调整）；对深色和透明材料的加热差异大。

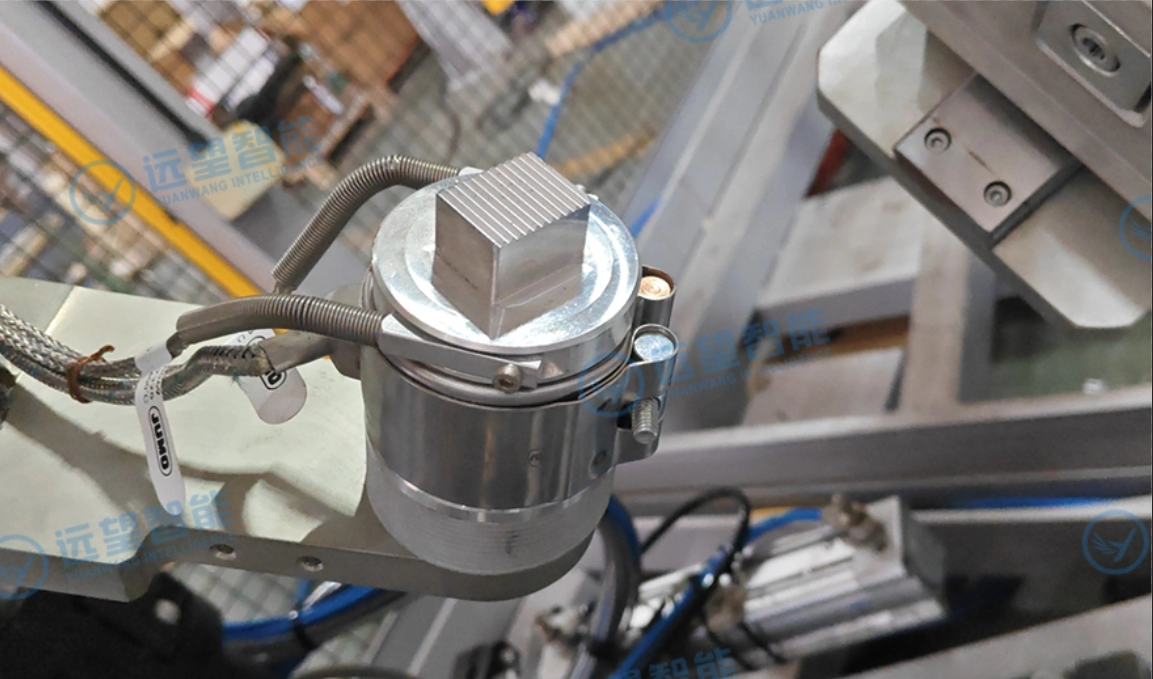

六、旋转摩擦焊 —— 圆形零件的“专属方案”

原理：旋转摩擦焊将其中一个工件夹持在旋转主轴上，另一个工件固定。主轴带动工件高速旋转（通常500–4000rpm），同时轴向加压使两工件接触面摩擦生热。材料达到熔融状态后，主轴急停并施加顶锻压力，使连接区在压力下冷却，实现固相连接。

核心优势：

焊接强度高：可达到甚至超过母材强度

圆形对称结构效率极高：旋转一周即可完成

可焊接不同材料：如PP与PE、尼龙与金属

无外部热源：能量完全由摩擦产生

典型应用：管道与阀门（PPR管件、燃气阀体）；滤芯（圆形滤壳封口）；饮料瓶盖（防伪瓶盖内塞固定）；圆形电器壳体。

主要局限：只适合圆形或轴对称零件；焊接过程会产生飞边，可能需要后处理；对工件的同心度和夹持刚性有要求；不适用于已组装内部零件的空腔壳体（摩擦可能导致内部损伤）。

选型对照表（快速决策参考）

 总结：

没有一种焊接工艺是“万能”的。真正专业的做法，是从产品设计阶段就明确焊接要求——材料对温度是否敏感、是否需要气密、批量有多大、是否需要兼容异种材料——然后反过来选择最匹配的工艺。
