在服务器液冷系统中，液冷管插管工艺直接决定了冷却回路是否密封可靠、运维是否高效。然而，很多人只关注插管动作本身，却忽略了一个更基础的环节——软管与快接头的精密装配。
如果软管端面不平整、接头密封圈安装偏斜、或装配力不足导致松脱，那么无论后续的液冷管插管操作多么规范，泄漏风险依然存在。可以说，软管与接头的装配质量，是液冷管插管工艺能否成功的“第一道关”。而这道关，正越来越多地由自动化设备来完成。

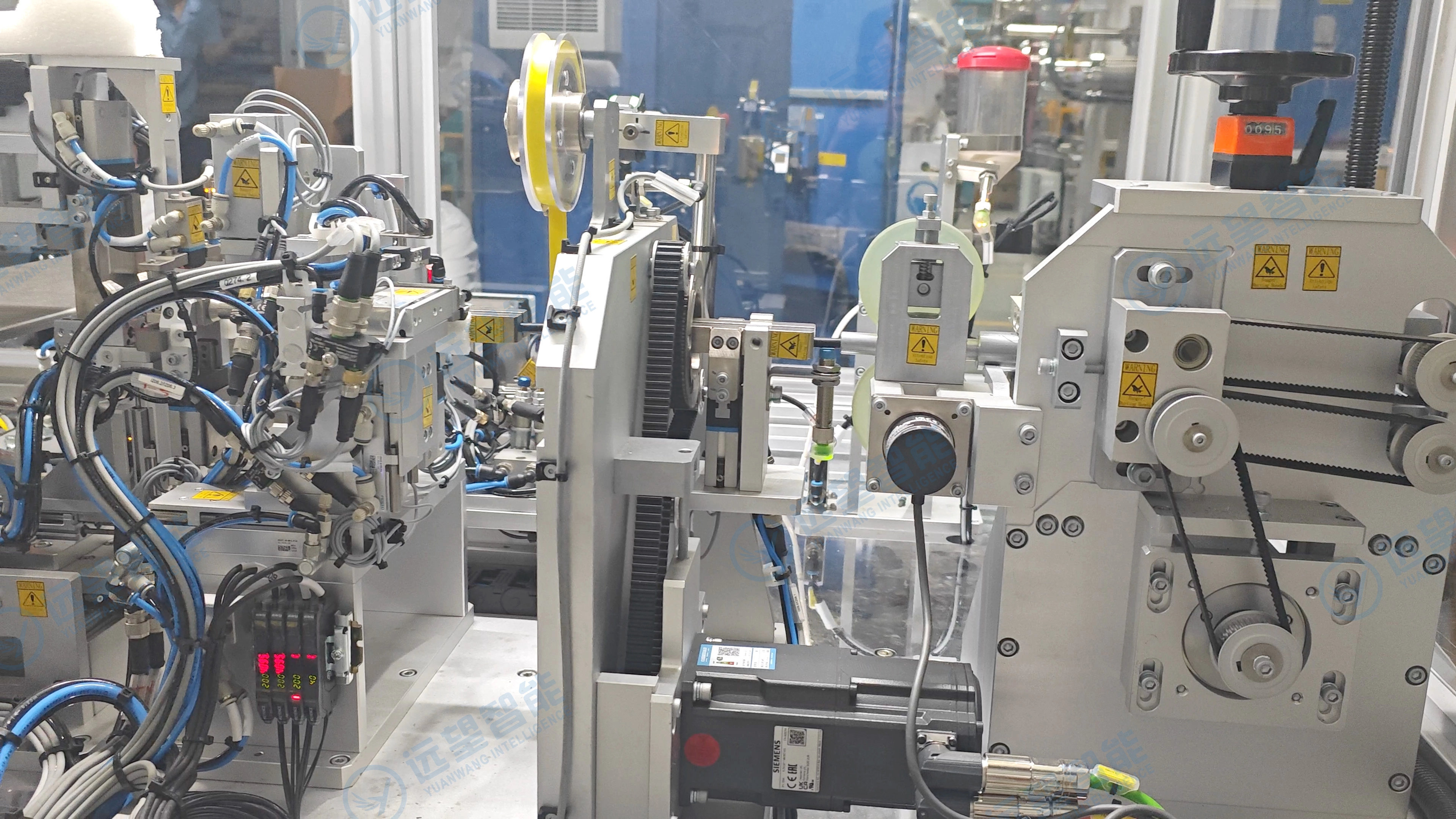

深圳市远望工业自动化设备有限公司（远望智能）长期专注于软管自动化处理领域，针对液冷系统常用的超柔软软管与快接头，开发了一套严密的自动化装配工序。以下是每一道工序如何为最终的高质量液冷管插管提供保障的详细解析。
成卷软管经伺服驱动送料机构精确送入，确保每段管料长度一致。
对液冷管插管的意义：长度一致性是后续插管时管路走向准确、不受拉压应力的前提。伺服控制可将长度误差控制在±0.5mm以内。
为每根软管粘贴追溯标签，便于MES系统全程追踪。
对液冷管插管的意义：当插管后出现泄漏时，可快速追溯到具体批次、工序参数甚至操作机台，大幅缩短故障排查时间。这对于数据中心大批量部署尤其关键。
采用旋转切刀，断面平整无毛刺，为后续插管提供良好端面。
对液冷管插管的意义：软管端面不平整或带有毛刺，会在插入接头时划伤密封圈或造成切圈，直接导致泄漏。旋转切刀保证断面垂直度与光滑度，是防漏的第一道物理保障。
搬运机构将切割好的软管搬运至装配工位。
对液冷管插管的意义：避免人工直接接触软管端口，防止二次污染或变形，确保装配前的原始状态。
机械手配合CCD视觉识别，精准抓取快接头等配件。
对液冷管插管的意义：快接头的方向、位置必须与软管严格对中。CCD视觉可识别接头上的定位键槽，确保抓取姿态正确，避免后续插接时出现偏斜导致密封失效。
先对配件进行气密性测试，合格后自动涂抹润滑油，降低插管阻力。
对液冷管插管的意义：接头本身可能存在微裂纹或密封圈缺陷。在装配前进行100%气密检测，杜绝缺陷配件流入插管环节。而定量涂油可稳定插管力，避免因润滑不均导致的密封圈扭转或切圈。
移动机构同时夹持软管与配件，相向移动并施加挤压力，完成插接。
对液冷管插管的意义：相向移动而非单向推进，可保证软管与接头同轴度。所采用的挤压力根据软管材质动态调节，对于比常规液冷管更软的材质，可防止软管受压弯折或定位台阶过度变形。
通过位移传感器或力-位移曲线判定是否装配到位。
对液冷管插管的意义：这是防错的最关键一环。力-位移曲线能识别“未推到底”或“推过头”的情况。只有检测到装配到位的工件，才会流入下一道锁紧或包装工序，确保最终交付的软管-接头组件100%符合液冷管插管的接口标准。

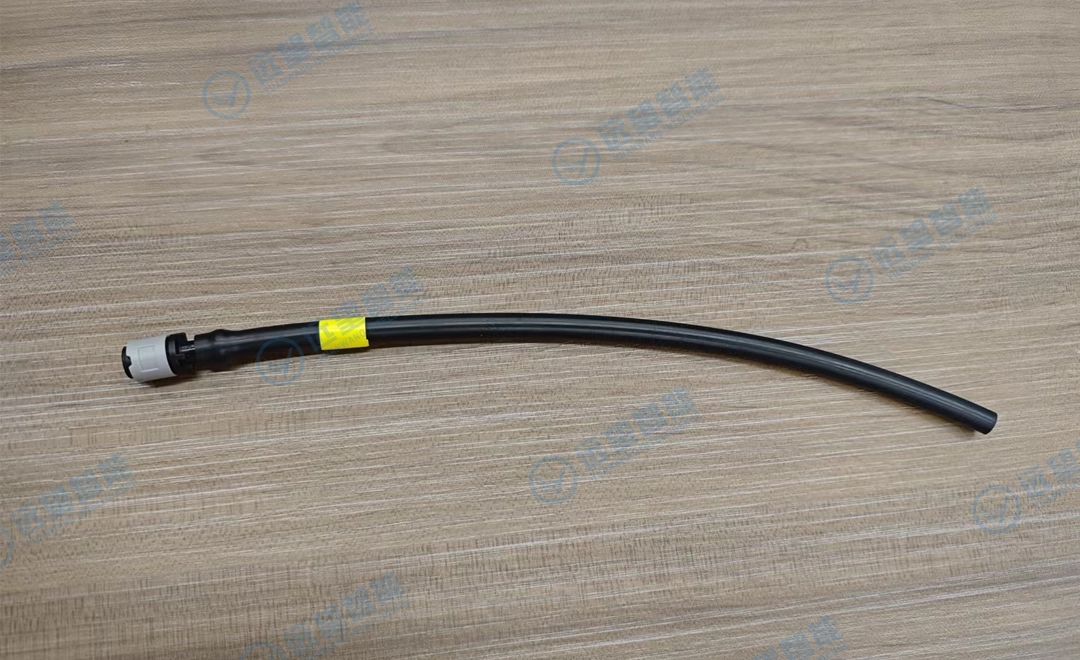

常规服务器液冷管多为EPDM或PFA材质，具有一定刚性。而远望智能自动化系统所处理的软管材质比常规液冷管更柔软——这类软管对送料稳定性、裁切时的防变形、装配时的对中与压力控制要求更高。
能够稳定处理“更软更难”的软管，意味着面对常规液冷管时，工艺裕度（即容错空间）更大、良率更高。这一技术能力可直接迁移至液冷管的前序装配环节，为液冷管插管工艺提供质量更稳定、一致性更好的组件。
液冷管插管工艺的可靠性，不仅取决于插管动作本身，更取决于软管与接头是否已经被精密、一致地装配好。通过自动化送料、视觉抓取、气密检测、力-位移到位检测等8道工序，软管与快接头的装配可以从“依赖工人手感”转变为“数据化、可追溯、零缺陷”的批量生产。
深圳市远望工业自动化设备有限公司（远望智能）正是以这样一套严苛的自动化流程，为服务器液冷系统的液冷管插管前序工艺提供了坚实的技术支撑。未来，随着液冷渗透率持续提升，自动化软管装配将成为高密度数据中心建设中的“隐形基石”。
