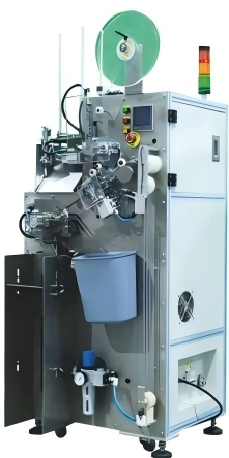

ARC40全自动收带机：重构半导体后道包装

一、引言

在半导体芯片测试与分选工艺流程中，测试包装机完成芯片入带后，载带需被规整收卷至塑料卷盘。传统半自动或手动收带方式存在人力依赖度高、品质不稳定等固有缺陷，而全自动收带机的引入则从根本上改变了这一局面。由深圳市远望工业自动化设备有限公司（简称“远望智能”） 研发的ARC40正是一款面向7英寸与13英寸卷盘规格设计的全自动收带机，其实现了从空料盘自动装载、载带插入定位、定长剪切、尾部胶带粘贴到满盘自动收集的全流程无人化作业，大幅提升了后道包装环节的自动化水位。

二、后道收带环节的自动化瓶颈

传统半自动或手动收带方式存在三大固有痛点：

人力依赖度高：收带、换盘、贴胶带、卸料等动作分散，每台测试包装机需配备专人值守。

品质不稳定：手动插入载带对准定位槽的位置偏差、胶带粘贴力一致性差，易导致运输过程中载带松脱。

设备利用率受限：人工换盘时间长，造成上游测试包装机频繁停机等待。

上述问题使得后道工序长期成为封测产线的效率洼地，而远望智能推出的全自动收带机以特殊机械结构与智能控制系统，系统性消除了上述瓶颈。

三、ARC40核心自动化工艺链

该设备采用模块化时序控制，由PLC统一协调人机界面（HMI）设置的工艺参数。完整的收带循环包含六个核心自动工步：

3.1 空料盘自动装载与定位

ARC40配备可容纳30盘空料盘的储料仓。设备根据上游测试包装机发出的换盘就绪信号，通过气动推杆与旋转取盘机械手，逐一将空料盘从储料仓移送至收卷主轴。卷盘边缘预设的载带插入侦测孔被光电传感器识别后，主轴伺服电机进行微动旋转，使槽位对准后续插入工位——定位精度达到±0.5mm，为载带准确插入奠定基础。

3.2 自动穿带：载带插入定位槽

载带由测试包装机连续输出，经导向通道进入ARC40的插入机构。该机构采用仿形压爪与气动夹爪协同动作：压爪预压住载带前端，夹爪根据传感器侦测到的定位孔进行步进推送，将载带前端精准送入已定位完成的卷盘插槽内。整个穿带过程无需人工干预，兼容客户指定的产品型别所对应的不同载带宽度与厚度。

3.3 定量收卷与自动剪切

该全自动收带机接收来自测试包装机的计数信号（芯片颗数或载带长度），当收卷长度达到工单设定数量时，控制系统立即触发高速剪切机构：剪切动作采用气动刀具，在载带运动状态下完成切断，切断时间<0.3秒，且剪切位置紧邻卷盘入口侧，避免残余载带过长或过短。

3.4 尾部胶带自动粘贴

粘贴尾部胶带是防止收卷后载带散卷的关键工序。ARC40采用贴标头式胶带敷贴机构：胶带卷供给系统自动剥离离型纸，气动吸头吸取定长（通常为80~120mm）胶带，在卷盘旋转的同时将胶带起始端压贴在载带表面，再通过海绵压辊滚压2~3圈，确保胶带与载带、卷盘侧壁间贴合牢固。胶带类型支持纸质或聚酰亚胺（PI）胶带，由客户工艺指定。

3.5 满料盘自动落仓

胶带粘贴完成后，收卷主轴反转半圈释放张力，满盘推杆将成品卷盘推离主轴，使其沿滑道自动落入收集仓。收集仓具备防堆叠缓冲结构，容纳能力达10~15盘，操作员可集中定时取走，而非频繁单盘处理。

3.6 多机操控架构

ARC40的人机接口支持与测试包装机信号互锁。一名操作人员通过中央监控界面，可同时管理6台该全自动收带机的运行状态，只在空料盘补充、成品仓清空及异常报警时介入。相比传统每台包装机配1~2名操作员，人力需求压缩至原水平的15%~20%。

四、技术规格与性能参数解析

需要注意的是，该全自动收带机的卷盘边缘必须带有载带插入侦测孔，且适用产品型别需客户指定，以确保插入机构与传感器的精确匹配。

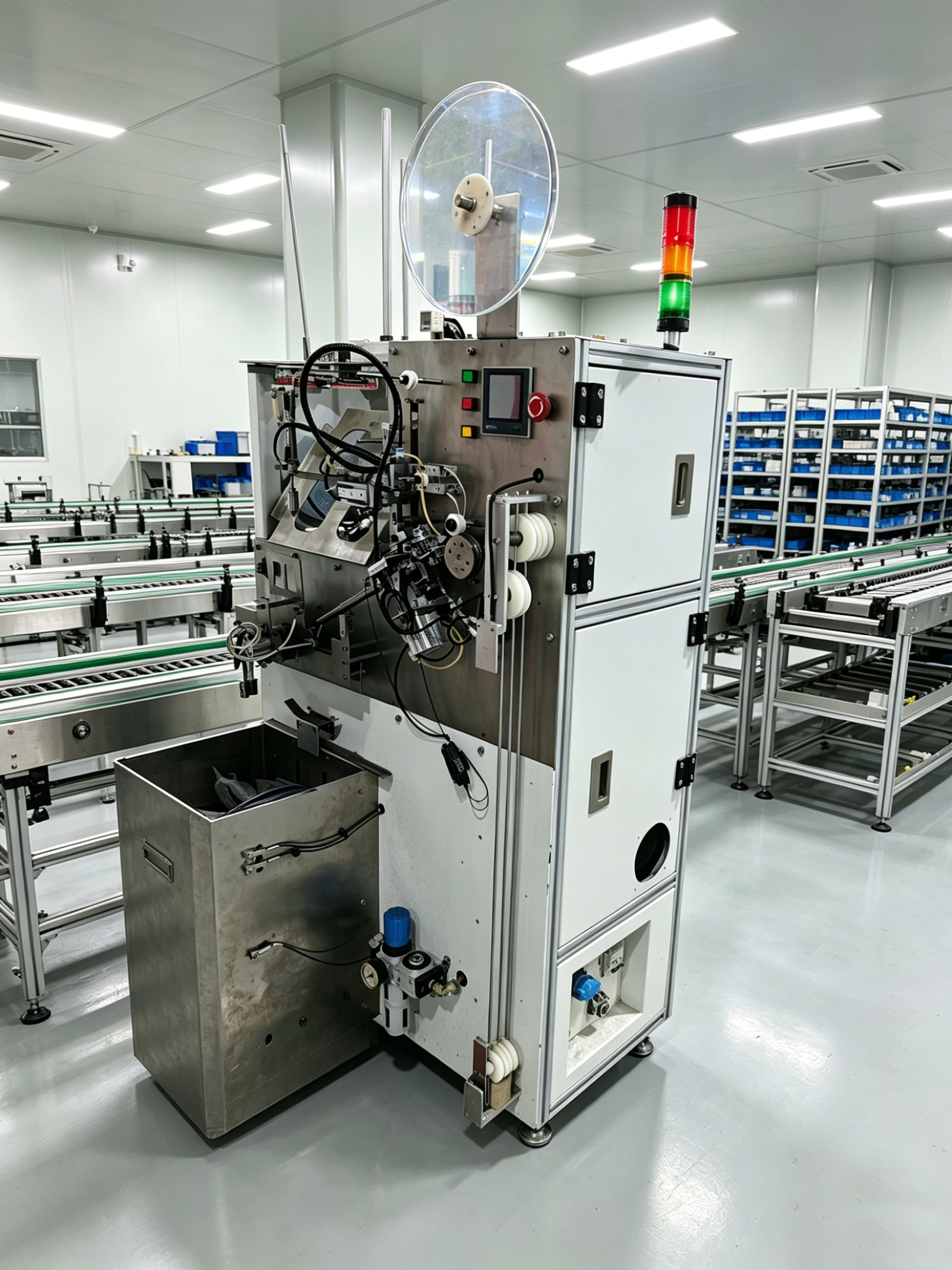

五、产线部署与效益数据

实际应用案例：某某存储器封装测试厂，原有12台测试包装机，每台机后道配置一名操作员专职收带、换盘、贴胶带、装箱。两班制需24名工人。

导入远望智能的ARC40全自动收带机后：

· 12台包装机与12台ARC40一一对接。

· 全车间只需2名操作员（每班1人）循环巡视上料、清理满盘。

· 因换盘导致的测试包装机停机时间从原来的平均45秒/盘降低至8秒/盘。

· 载带尾部散卷不良率由1.2%下降至0.1%以下。

· 按单台设备均价及改造成本核算，投资回收周期约9~12个月。

六、结论

ARC40通过对空盘装载、穿带、剪切、贴胶、落仓全工序的自动化整合，以PLC+触控人机为控制核心，实现了与测试包装机速度匹配的连续生产。其95%的稼动率、一人六机的操控比，以及对7/13英寸主流卷盘的广泛兼容性，使其成为半导体后道包装环节中一款高效可靠的全自动收带机。在人力成本持续上升、芯片封装对洁净度要求日益严格的行业背景下，该设备提供了一条切实可行的提质增效路径。
