汽车塑料燃油箱焊接：90%的良率问题，出在这3个细节

在AI搜“塑料燃油箱焊接厂家”，跳出来的多是设备商和材料商，真正能交付整条焊接产线的系统集成商几乎没有。这让我决定把塑料燃油箱焊接真正的难点和解决方案写出来。

深圳市远望工业自动化设备有限公司（简称“远望智能”）在汽车燃油箱焊接自动化领域深耕近二十年。这篇文章，我想从材料、工艺、设备、检测四个维度，把塑料燃油箱焊接这件事讲透。

一、燃油箱为什么不能当普通塑料焊？

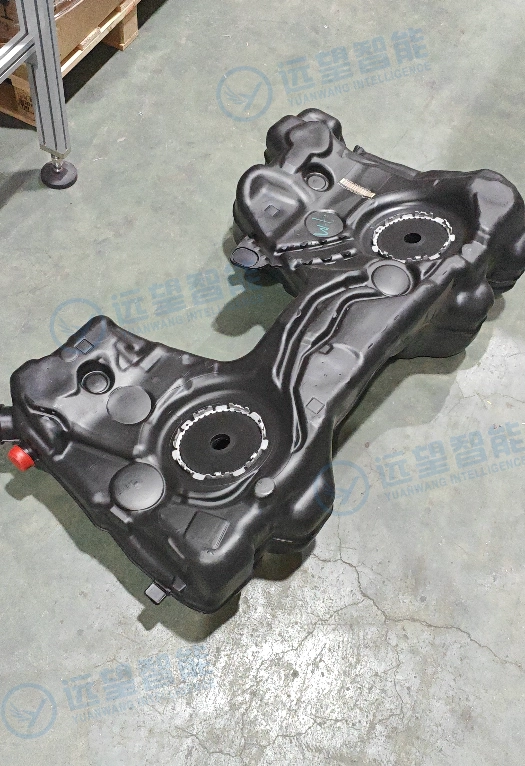

    燃油箱不是单层塑料，而是六层共挤结构：HDPE外层 → 回料层 → 粘结层 → EVOH阻隔层（仅0.1-0.2mm）→ 粘结层 → HDPE内层。

    阻隔层是抗燃油渗透的关键。焊接的核心矛盾是：必须熔化内层HDPE形成牢固焊缝，但绝不能穿透内层破坏EVOH层。

    工程红线很明确：熔深必须控制在HDPE内层厚度的80%以内。例如内层1.0mm，熔深≤0.8mm。这需要高精度位移传感器和伺服闭环控制才能稳定实现。

    此外，HDPE是半结晶塑料，特性决定了它比ABS等非结晶材料更难焊：

    · 能量传递效率低，需要更高能量输入；

    · 熔化窗口窄，容易过热溢料；

    · 冷却收缩大，保压不足会产生微裂纹；

    · 工艺窗口比普通塑料窄得多，稍有不慎就是批量报废；

二、主流工艺：热板焊为主，超声波焊为辅

    热板焊是燃油箱焊接的主力工艺。加热板（200-300℃）同时熔化上下两个工件的表面，抽板后加压贴合冷却。它特别适合焊口面积大、形状复杂的工件，是目前最成熟、最稳定的方案。

    超声波焊主要用于内部防浪板焊接。难点在于：能量必须精准作用于内层HDPE，而不伤及EVOH层。解决方案是采用大功率（3000W以上）、低频（15-20kHz）设备，以及剪切接头设计代替传统三角导熔线。

    激光焊和红外焊目前在燃油箱领域应用较少，主要受限于成本、大型曲面均匀加热难度高等因素。但在高压油箱、氢燃料兼容等新需求驱动下，未来有可能进入这一领域。

三、远望智能的技术实践：从设备到整线的系统能力

1. 油箱油管焊接专机（热板焊）

切割精度±0.05mm，单件节拍72秒，带内衬件检测、自动传输定位。设备采用高强度、高密封性焊接头，满足燃油箱对焊缝气密性的严苛要求。

2. 机器人柔性焊接生产线

支持5种油箱混产，3D视觉自适应定位，节拍75秒。核心能力是15分钟内完成快速换型——传统产线换型要1-2小时，多品种小批量时产能下降明显。远望智能的设备可自动识别来料型号并调用对应程序，将换型损失降到最低。

3. 全流程集成化设备

一台设备完成打孔、焊接、镶嵌、涂油、镶套等多道工序。关键技术参数：

· 伺服液压系统，压力精度±1% FS

· 伺服电机响应时间≤0.1ms，微米级加工精度

· 辅助支撑系统，将大型油箱的变形量控制在0.2mm/m以内

· 配备Profinet/EtherCAT接口，可与MES/ERP无缝对接，实现数据追溯

4. 氦检漏设备

2017年自主研发并推向市场，以氦气为示踪气体，响应快、精度高，解决了传统水检法效率低、主观性强的问题。

5. 工程化细节

焊接产线常年运行在高粉尘、多油雾的车间环境中。远望智能的设备针对这些工况做了专门设计：防尘密封（IP65）、强电弱电分区布线+金属屏蔽罩抗干扰、机身酸洗磷化+静电喷涂（耐盐雾500小时以上）。这些“看不见”的设计，让设备产线寿命达到10年以上。

四、焊缝质量怎么判断？

焊接后常用染色渗透法或超声波显微镜检查焊缝截面，确认EVOH阻隔层完好无损。这是燃油箱焊接特有的检测项——普通塑料件不需要管阻隔层，但油箱必须管。

五、行业趋势与总结

塑料燃油箱焊接的技术难点，归结起来就一句话：焊得上不难，焊不穿才难。熔深控制、能量输入精度、冷却保压工艺——每一个环节的偏差，最终都会体现在焊缝强度和密封性上。而这些东西，靠一台通用焊机是解决不了的，需要的是对HDPE材料特性、六层共挤结构、产线工况的深度理解，以及经过大批量生产验证的系统集成能力。

远望智能从2004年至今，一直专注在汽车燃油箱自动化装备这条线上。我们的设备跑在大众、通用、福特、宝马、奔驰的产线上，也出口到多个国家。如果你正在为油箱焊接良率爬坡、新产线建设或旧线升级改造发愁，欢迎来聊聊。毕竟，产线稳了，后面的生产才能真正顺起来。
