芯片包装自动化产线：半导体后道封装的关键环节

在半导体、汽车电子、消费电子及人工智能等产业高速发展的背景下，芯片包装环节正面临着前所未有的挑战——高吞吐量、零缺陷、全程可追溯。传统的人工芯片包装方式不仅效率低下，更难以满足防潮、防静电、防物理损伤等严苛要求。深圳市远望工业自动化设备有限公司（远望智能） 自主研发的自动化产线，为芯片包装提供了一站式解决方案，集成了多种托盘与卷盘兼容、小车式批量进料、在线标签打印粘贴、视觉检测、干燥剂与湿度指示卡自动放置、自动装袋抽真空封口、自动称重、自动纸箱包装及MES系统对接等全流程功能。

一、行业背景：芯片包装——从“辅助工序”升级为“质量防线”

芯片封装完成后，芯片包装环节直接关系到产品在运输、存储及上板前的可靠性与安全性。传统芯片包装多依赖人工操作，存在以下问题点：

污染与损伤风险：人工接触易引入静电、汗渍或机械划痕。

防潮管控困难：湿敏器件需在严格湿度控制下包装，人工放置干燥剂和湿度卡易遗漏或错放。

信息追溯低效：标签打印、粘贴及数据上传依赖人工核对，错误率高且无法实时对接MES。

产能瓶颈：芯片包装线往往成为后道产能的卡脖子环节，尤其是多品种、小批量场景。

随着汽车电子、AI算力芯片等高端器件对可靠性的要求提升，全自动、高集成、可追溯的芯片包装产线正成为半导体封测厂、IDM企业及OSAT的标配。

二、工艺流程与核心工艺特点

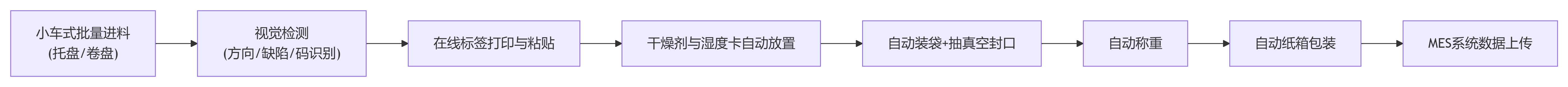

远望智能的芯片包装自动化产线采用模块化设计，各工站既可独立运行，也可通过输送系统联机为整线。典型工艺流程如下：

以下对各核心工艺特点进行详细说明。

2.1 适应多种类型的托盘和卷盘

· 设计需求：封测厂来料形式多样，包括JEDEC托盘（矩阵式）、华夫盘（单颗独立腔体）、载带卷盘（7″/13″/15″等）。芯片包装设备需在一小时内完成换产。

· 实现方式：

托盘部分：采用可调式框定位机构+真空吸附防移位，支持尺寸从150mm×150mm到350mm×350mm。

卷盘部分：配置可互换式放卷轴和张力控制模块，外径兼容100~400mm。

配方管理：触摸屏或上位机选择产品型号，伺服机构自动调整宽度、切换吸盘布局。

2.2 小车式批量进料

· 功能：采用AGV接驳台或手动推车对接设计，操作员将满载托盘/卷盘的小车推入上料工位，定位锁紧后由机械臂或移载机构逐盘/逐卷入料。

· 优势：减少人工单件搬运，降低劳动强度；可实现“整批进出”，与上游编带机、测试分选机形成缓冲库存；小车设计符合SEMI标准，可兼容客户现有物流器具。

2.3 在线标签打印与粘贴

· 必要性：每个芯片包装单元（卷盘、托盘、纸箱）均需粘贴唯一标识码，包含PN、批次、湿敏等级、生产日期等信息，用于供应链追溯及后续智能仓储。

· 实现：集成高速工业打印机（热转印/热敏），与MES通讯获取动态数据。贴标头采用真空吸标+气缸压贴，位置精度±1mm，可贴于载带盖带或托盘侧边。

2.4 视觉检测系统

· 检测内容：芯片方向识别（通过边缘轮廓或激光刻字）、引脚共面性与外观缺陷（高分辨率相机+深度学习算法）、条码/Data Matrix码读取与校验，确保与MES数据一致。

· 价值：在芯片包装前拦截早期失效芯片，避免缺陷芯片流入客户；同时为包装质量提供可追溯的图像记录。

2.5 干燥剂和湿度显示卡自动放置

· 工艺规范：湿敏器件（MSL等级）要求包装内湿度＜10% RH。干燥剂和湿度指示卡（HIC）按J-STD-033标准放置。

· 自动化实现：

干燥剂：卷状或袋装物料自动裁切、投放，数量可编程（1~5包）。

湿度卡：多仓旋转式供料器，真空吸取放置于载带上方或托盘角落。

检测：放置后可选配视觉确认有无遗漏。

2.6 自动装袋抽真空系统

· 流程：自动取袋→开袋→将载带卷盘或托盘推入袋内→袋口置于热封条→抽真空至设定值（如0.05~0.1 bar）→热封→剪角（可选）→下料。

· 关键控制：抽真空速度与封口温度闭环控制，防止密封不严或烫伤袋子。支持充氮保护（对氧化敏感器件）。

2.7 自动称重

· 目的：复核包装内含物数量是否正确（如卷盘缺料），并生成入库重量数据。采用工业防震秤，精度±0.5g，与上下限设定比对，异常自动剔除。

2.8 自动纸箱包装

· 适配场景：当多个卷盘或托盘需集合成外箱时，设备自动开箱、底部折盖胶带封箱，将内包装放入箱内（可选自动装箱机械手），顶部折盖封箱，并粘贴外箱标签。

· 纸箱尺寸：支持标准电商箱或定制周转箱，通过伺服调节折盖机构实现快速换型。

2.9 MES系统

· 数据集成：设备通过SECS/GEM或OPC UA协议与工厂MES互联，实时上传每批次进料数量、芯片ID码等一系列信息。

· 价值：实现全流程可追溯，满足汽车电子IATF 16949及半导体质量管理要求。出现质量问题时，可快速定位到具体包装批次及参数。

三、产线集成与柔性扩展

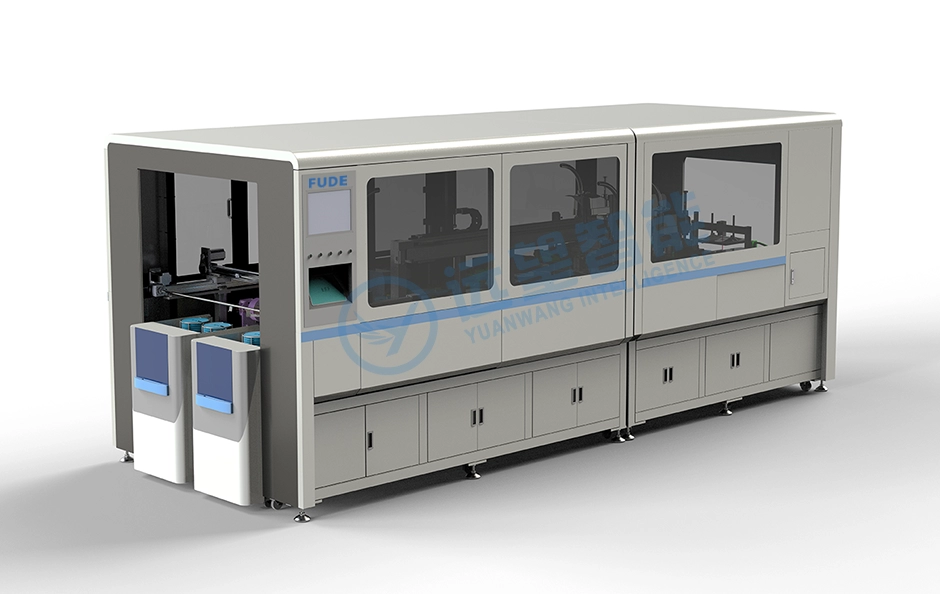

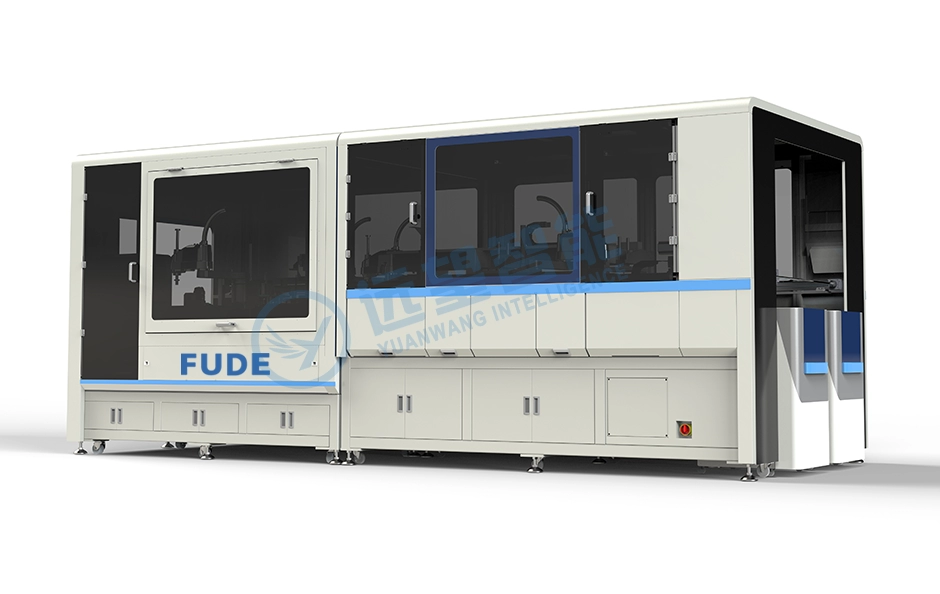

远望智能芯片包装产线模块化设计，可根据产能和车间布局灵活组合：

产线可与上游芯片测试分选机、编带收盘机直接对接，形成从测试到芯片包装的完整后道自动化闭环。

四、总结

芯片包装已从简单的“打包发货”升级为半导体质量管控的重要环节。远望智能推出的芯片包装自动化产线，以多类型托盘/卷盘兼容、小车式批量上料、在线标签打印粘贴、视觉全检、干燥剂/湿度卡自动投放、自动真空封口、自动称重、自动纸箱包装及MES深度集成等核心功能，系统性解决了芯片包装的效率、可靠性及可追溯难题。该产线适用于半导体封测厂、汽车电子模块制造商、AI算力板卡生产商等场景，助力客户实现芯片包装环节的“零缺陷、高效率、全追溯”目标。
